簡單的微波輔助合成單分散球狀Ag @ AgBr光催化劑，具有高活性和耐久性

按語

發(fā)布時間：2019年3月12日

這篇由中國海洋大學等的研究學者完成，討論簡單的微波輔助合成單分散球狀Ag @ AgBr光催化劑，具有高活性和耐久性的論文，發(fā)表在二區(qū)重要期刊《Applied Catalysis A: General》，影響因子：4.521。

近年來，微波化學儀器用于材料合成的研究工作已經(jīng)成為科學研究的熱門方向，受到廣大學者的極大關注！

摘要

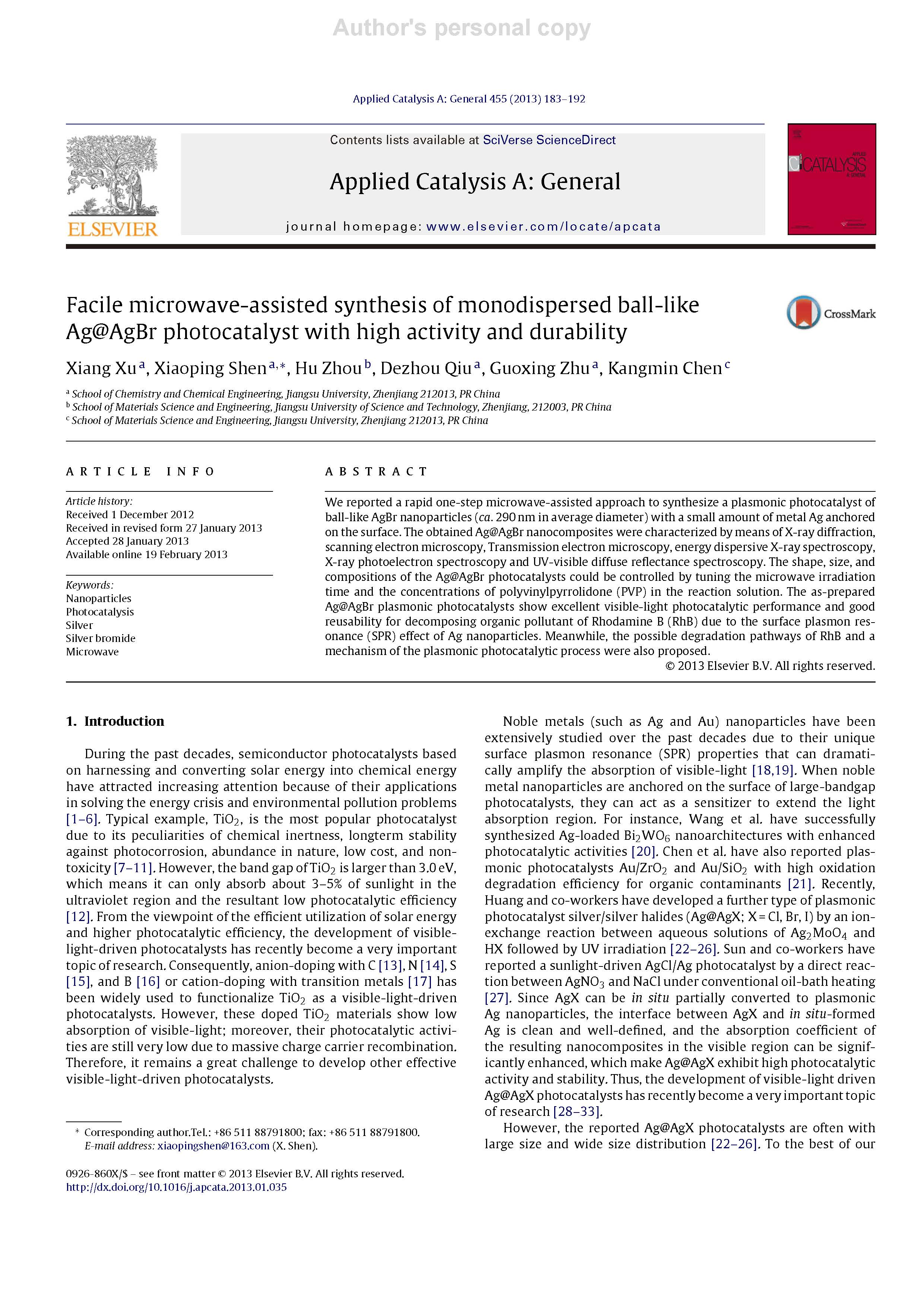

我們報告了一種快速一步微波輔助合成球形AgBr納米粒子(平均直徑約290 nm)的等離子體光催化劑，其表面固定著少量金屬Ag。

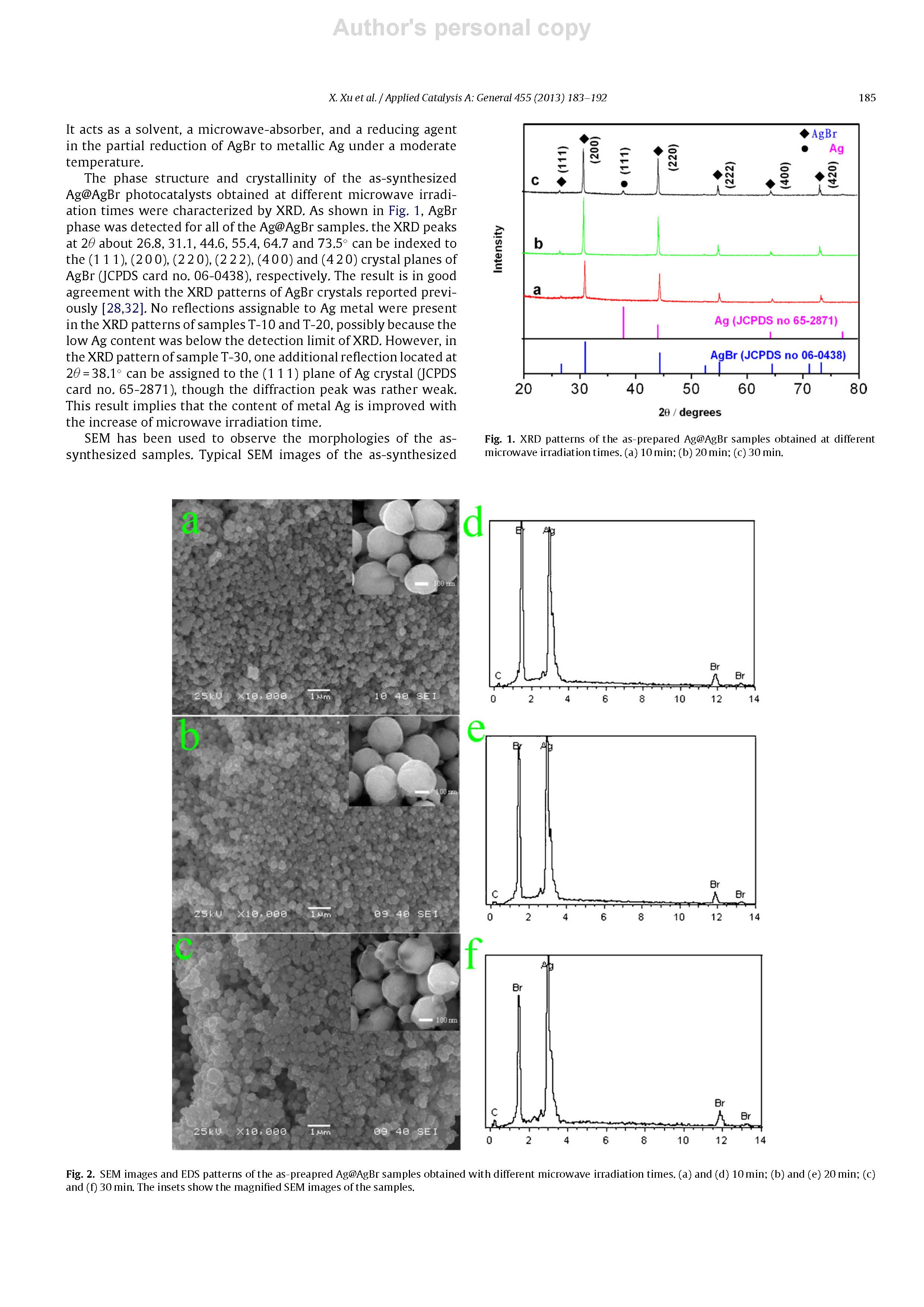

用X射線衍射、掃描電鏡、透射電鏡、能量色散X射線能譜、X射線光電子能譜和紫外-可見漫反射光譜等手段對所制備的Ag@AgBr納米復合材料進行了表征。

通過調(diào)節(jié)微波輻射時間和反應液中聚乙烯吡咯烷酮(PVP)的濃度，可以控制Ag@AgBr光催化劑的形狀、尺寸和組成。由于Ag納米粒子的表面等離子體共振(SPR)效應，制備的Ag@AgBr等離子體光催化劑在降解羅丹明B(RhB)有機污染物方面表現(xiàn)出優(yōu)異的可見光催化性能和良好的可重用性。同時，還提出了RhB的可能降解途徑和等離子體光催化降解RhB的機理。

詳情

結(jié)論

總之，我們采用簡單的一步微波輔助法成功地合成了具有球形形貌的Ag@AgBr等離子體光催化劑。通過調(diào)整微波輻照時間和PVP濃度，很好地控制了Ag@AgBr納米復合材料的形狀、尺寸和組成。制備的Ag@AgBr等離子體光催化劑在可見光下表現(xiàn)出優(yōu)異的光催化性能，這與金屬銀組分的SPR效應有關。同時，還提出了RhB的可能降解途徑和等離子體光催化降解的機理。認為所制得的Ag@AgBr等離子體光催化劑活性高，耐久性強，在有機污染物的降解和環(huán)境凈化方面具有潛在的應用前景。

祥鵠儀器在本論文中的使用過程

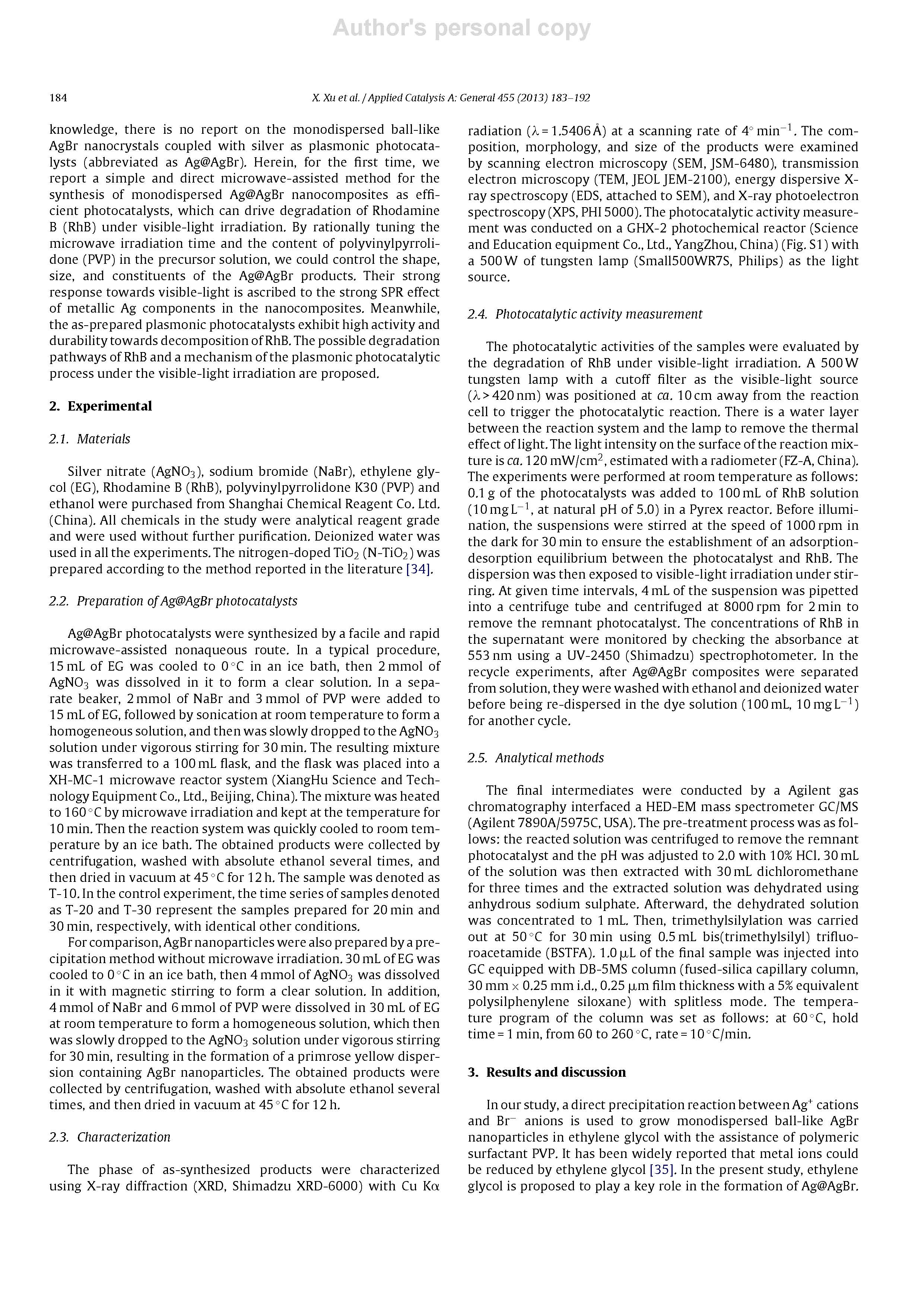

采用一種簡便、快速的微波輔助非水化方法合成了Ag@AgBr光催化劑.在一個典型的過程中，15 mL的EG在冰浴中冷卻到0℃，然后2 mmol的AgNO 3溶解在其中形成一個清晰的溶液。在單獨的燒杯中，在15 mL EG中加入2 mmol NaBr和3 mmol PVP，室溫超聲作用形成均勻溶液，然后在強攪拌下緩慢滴入AgNO 3溶液中30 min。將得到的混合物轉(zhuǎn)移到100 mL的燒瓶中，并將燒瓶放入XH-MC-1微波反應器系統(tǒng)(中國北京祥鵠科技設備有限公司)。用微波加熱至160℃，在溫度下保溫10 min。然后用冰浴將反應體系快速冷卻到室溫。所得產(chǎn)品經(jīng)離心收集，用無水乙醇多次洗滌，然后在45℃真空干燥12h，樣品以T-10表示。在對照實驗中，以T-20和T-30為代表樣品的時間序列分別為20 min和30 min，其它條件相同。
