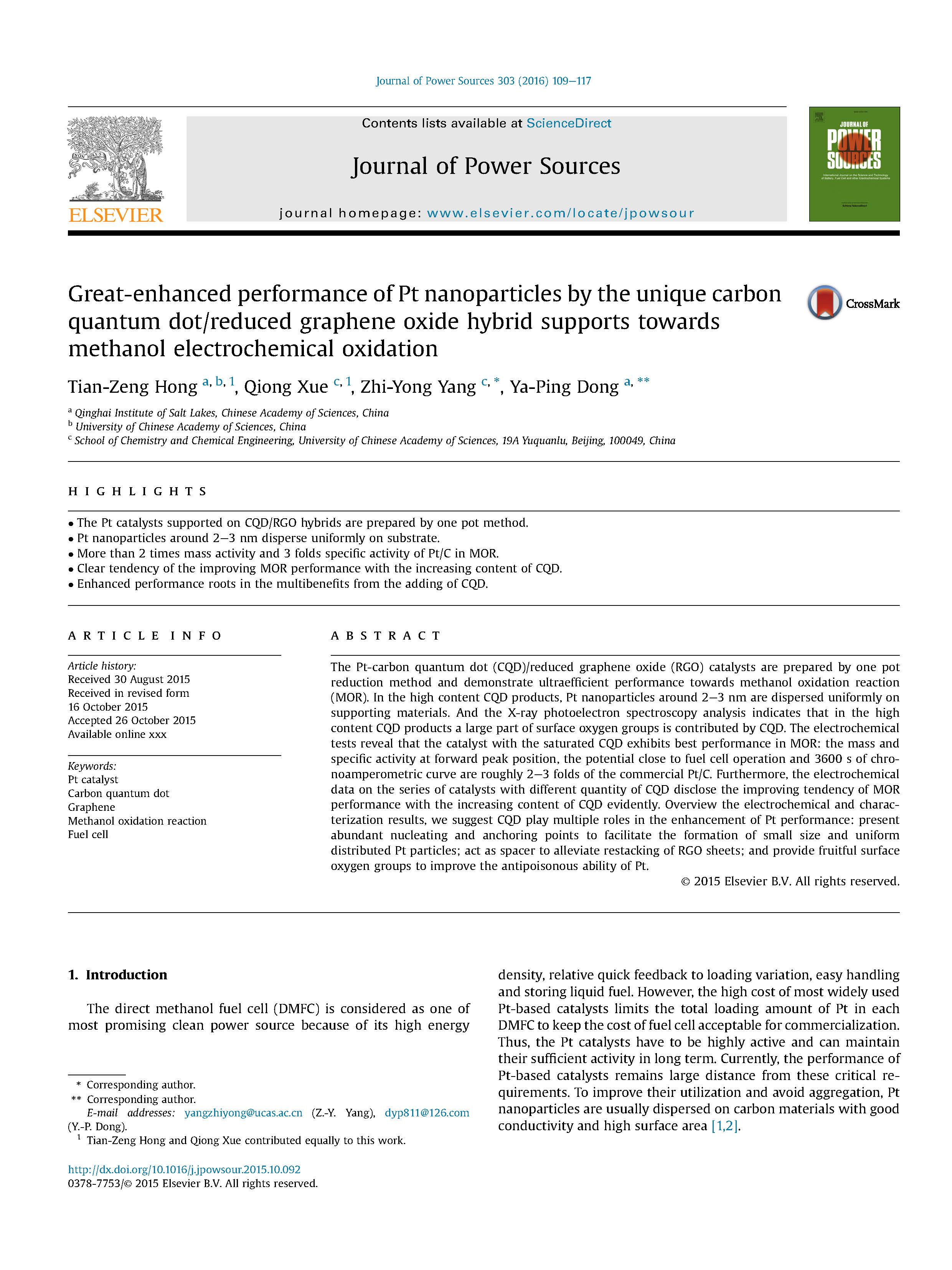

12 通過(guò)獨(dú)特的碳量子點(diǎn)/還原氧化石墨烯雜化物對(duì)Pt納米粒子的大幅增強(qiáng)性能支持甲醇電化學(xué)氧化

按語(yǔ)

這篇由中國(guó)科學(xué)院等的研究學(xué)者完成，討論通過(guò)獨(dú)特的碳量子點(diǎn)/還原氧化石墨烯雜化物對(duì)Pt納米粒子的大幅增強(qiáng)性能支持甲醇電化學(xué)氧化的論文，發(fā)表在一區(qū)重要期刊《Journal of Power Sources》，影響因子：6.945。

近年來(lái)，微波化學(xué)儀器用于材料合成的研究工作已經(jīng)成為科學(xué)研究的熱門(mén)方向，受到廣大學(xué)者的極大關(guān)注！

摘要

采用一鍋還原法制備了Pt-碳量子點(diǎn)(CQD)/氧化還原石墨烯(RGO)催化劑，并對(duì)甲醇氧化反應(yīng)(MOR)表現(xiàn)出超高效性能。在高含量CQD產(chǎn)物中，2e3nm附近的Pt納米粒子在載體材料上分布均勻。

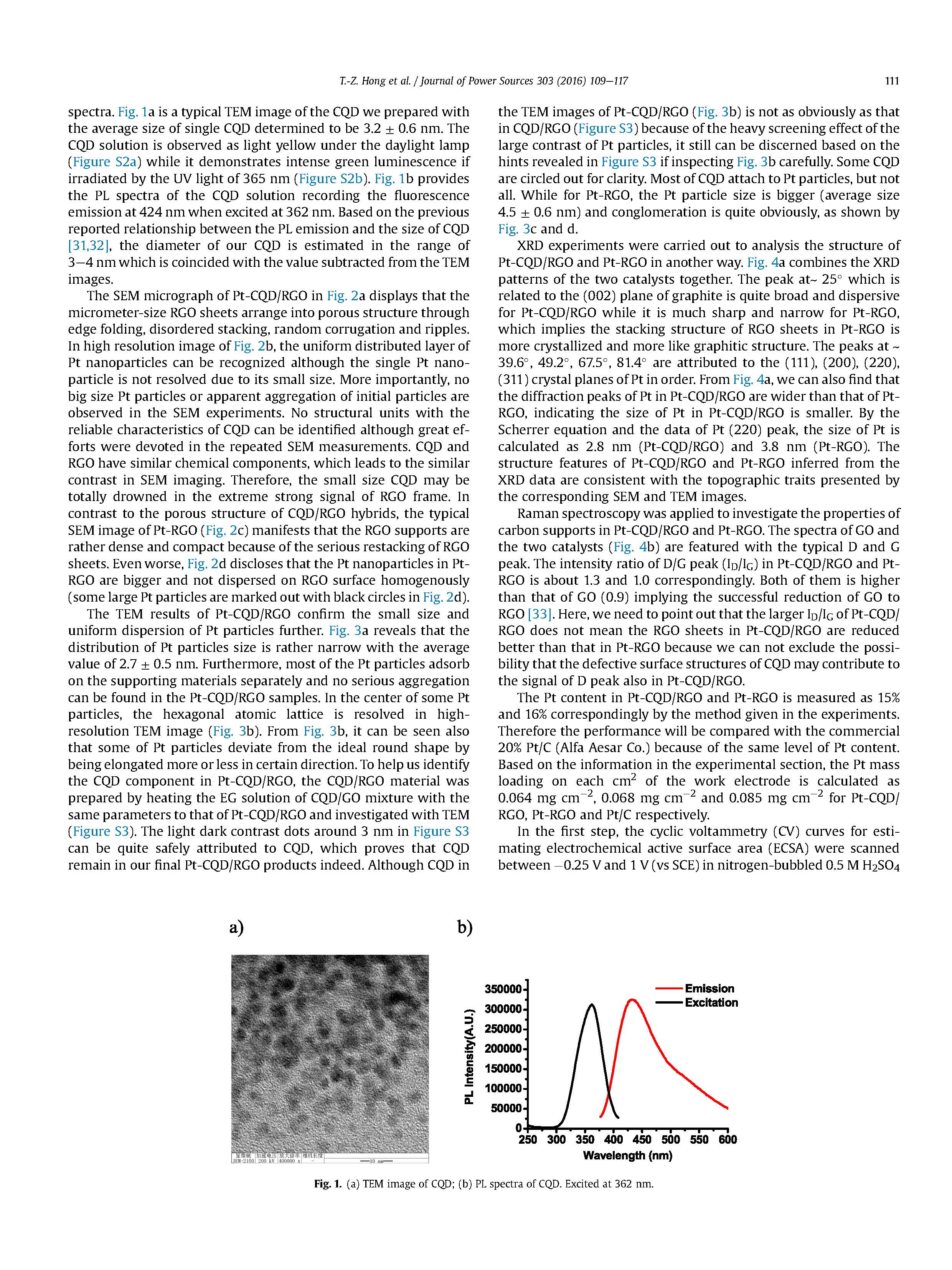

X射線(xiàn)光電子能譜分析表明，在高含量的CQD產(chǎn)物中，很大一部分表面氧基團(tuán)是由CQD貢獻(xiàn)的。電化學(xué)測(cè)試表明，飽和CQD催化劑在MOR中的性能最好：正峰處的質(zhì)量和比活性、接近燃料電池工作的電位和3600 s的計(jì)時(shí)安培曲線(xiàn)約為商用Pt/C的2e3倍。不同CQD用量的系列催化劑的電化學(xué)數(shù)據(jù)表明，隨著CQD含量的增加，MOR性能有明顯的提高趨勢(shì)。

對(duì)電化學(xué)和表征結(jié)果進(jìn)行了綜述，認(rèn)為CQD在提高Pt性能方面起著多種作用：存在大量的成核和錨固點(diǎn)，有利于形成細(xì)小均勻分布的Pt顆粒，起到隔離劑的作用，減輕RGO片的再結(jié)晶，提供豐富的表面氧基團(tuán)，提高Pt的抗毒性能。

詳情

結(jié)論

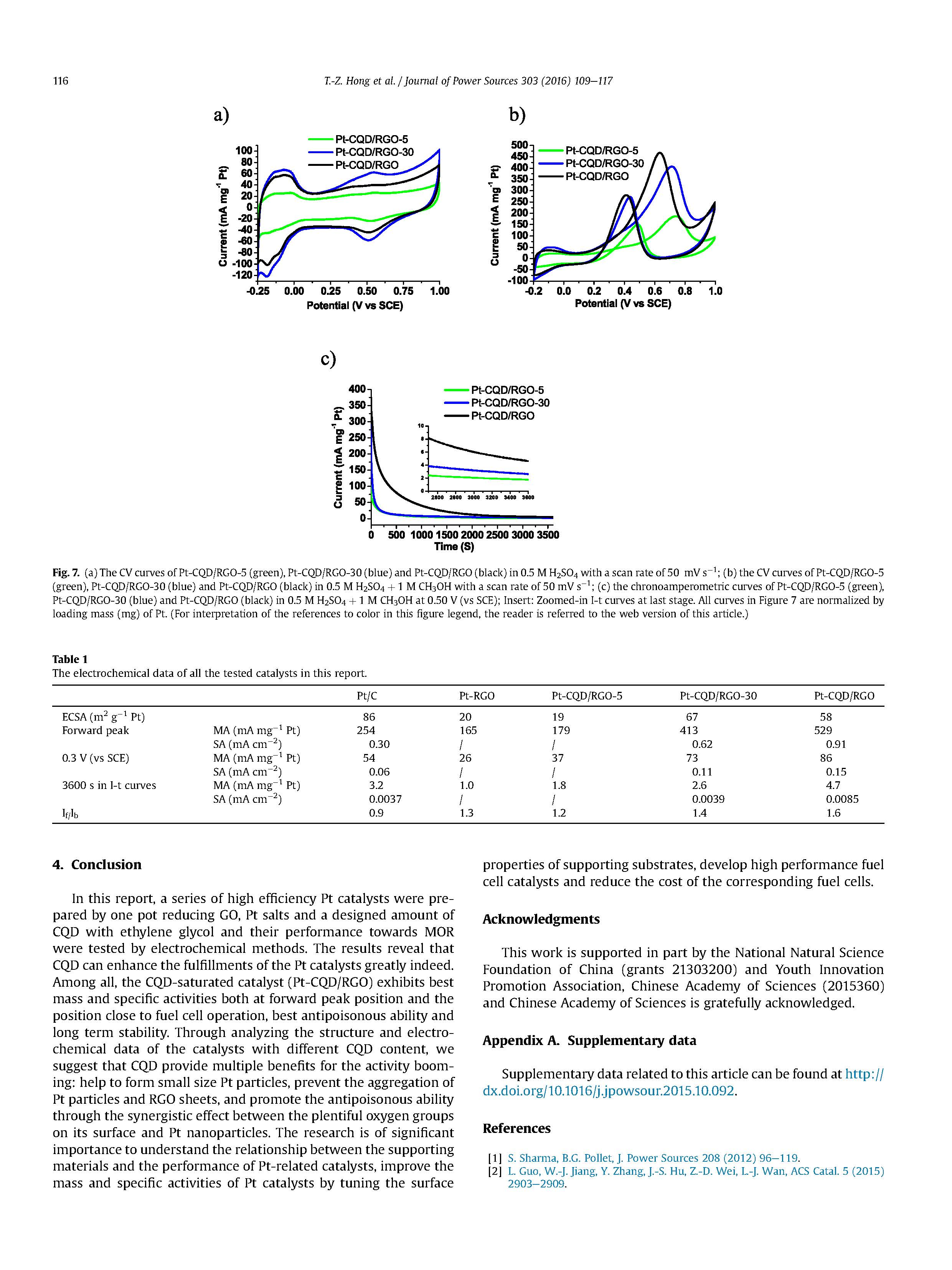

本文采用一鍋還原GO法制備了一系列高效Pt催化劑，并采用電化學(xué)方法測(cè)試了Pt鹽和一定量的乙二醇CQD對(duì)MOR的催化性能。結(jié)果表明，CQD確實(shí)能大大提高Pt催化劑的使用效率。其中，CQD飽和催化劑(Pt-CQD/RGO)在前峰位置和靠近燃料電池運(yùn)行的位置上表現(xiàn)出最佳的質(zhì)量和比活性，具有最佳的抗毒性和長(zhǎng)期穩(wěn)定性。通過(guò)對(duì)不同CQD含量的催化劑的結(jié)構(gòu)和電化學(xué)數(shù)據(jù)的分析，認(rèn)為CQD對(duì)催化劑活性的提高有多種好處：有助于形成小尺寸的Pt顆粒，防止Pt顆粒和RGO片的聚集，并通過(guò)其表面豐富的氧基團(tuán)與Pt納米顆粒的協(xié)同作用，提高催化劑的抗毒能力。本研究對(duì)于了解載體材料與Pt相關(guān)催化劑性能之間的關(guān)系，通過(guò)調(diào)整載體材料的表面性質(zhì)，提高Pt催化劑的質(zhì)量和比活性，開(kāi)發(fā)高性能的燃料電池催化劑，降低相應(yīng)燃料電池的成本，具有重要的意義。

祥鵠儀器在本論文中的使用過(guò)程

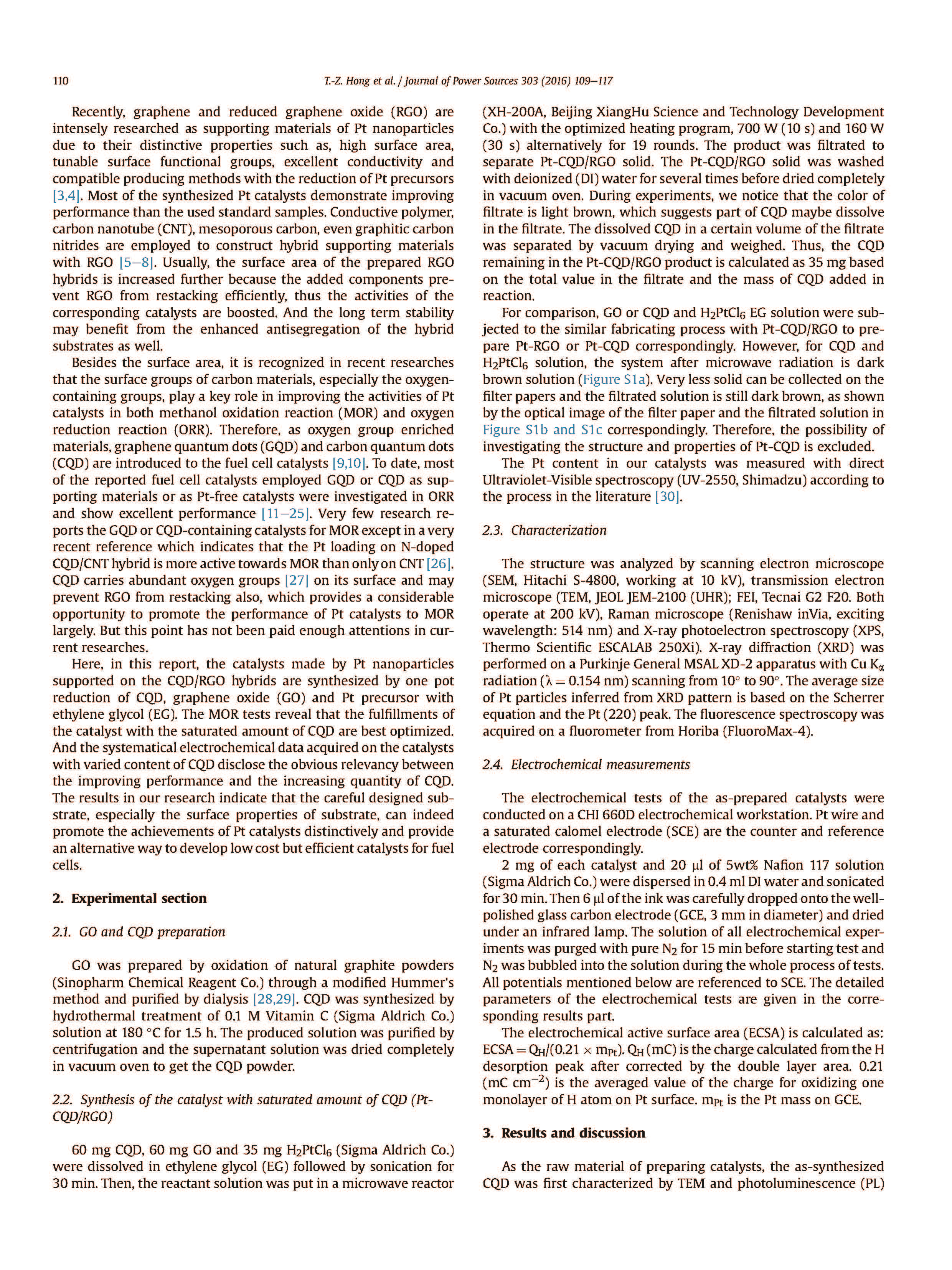

CQD 60 mg，GO 60 mg，H2PtCl 6 35 mg(Sigma Aldrich Co.)用乙二醇(EG)溶解，超聲作用30 min。然后將反應(yīng)物溶液放入微波反應(yīng)器(XH-200A，北京祥鵠科技開(kāi)發(fā)有限公司)。在優(yōu)化的加熱方案下，700 W(10秒)和160 W(30秒)交替進(jìn)行19輪。對(duì)產(chǎn)物進(jìn)行過(guò)濾，分離出Pt-CQD/RGO固體。將Pt-CQD/RGO固體用去離子水沖洗幾次后，在真空烘箱中完全干燥。實(shí)驗(yàn)中發(fā)現(xiàn)濾液呈淺棕色，說(shuō)明部分CQD可能溶于濾液中。用真空干燥法分離出一定體積濾液中溶解的CQD，并稱(chēng)重。因此，根據(jù)濾液中的總價(jià)和在反應(yīng)中添加的CQD的質(zhì)量，計(jì)算了Pt-CQD/RGO產(chǎn)物中殘留的CQD為35 mg。
